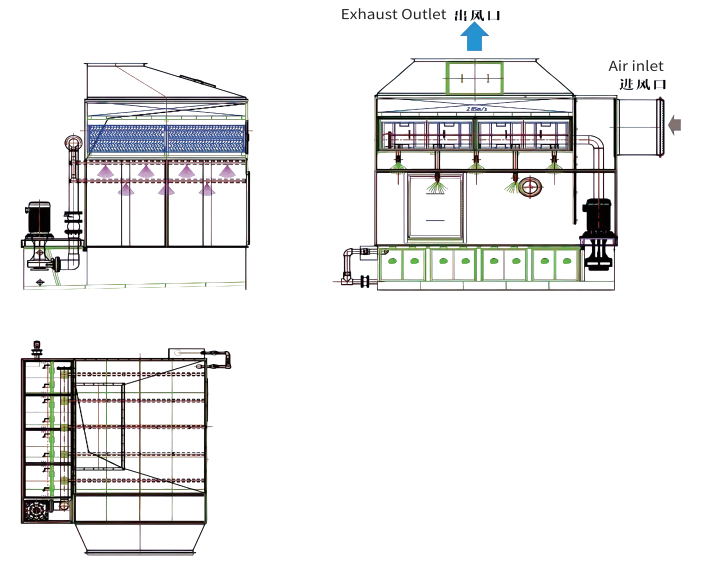

Strukturell form
Arbeidsprinsipp
Det horisontale sprøytskapet er utstyrt med to vanngardiner inni. Den første er en rektangulær perforert plate i rustfritt stål, og den andre er en ikke-perforert rustfritt stålplate. Vann kommer inn fra vanntoget over vanngardinplaten og danner en vannfilm som strømmer fra topp til bunn på rustfritt stålplate. Avgassen kommer inn i enden av støvsamleren og kolliderer med den nedadgående flytende vannfilmen på rustfritt stålplate. Den støvholdige gassen blir oppfanget og fanget av våtvannsfilmen, og støvpartiklene strømmer nedover vannskuffen i bunnen av støvsamleren med vannet. Etter å ha kollidert med den andre vanngardinplaten, treffer avgassen vannet i den nedre delen av vanngardinplaten og sirkulerer. Noen av de større støvpartiklene legger seg direkte i vannbrettet. Deretter passerer den støvholdige gassen gjennom den S-formede kanalen i høy hastighet og vekker opp et stort antall vanndråper, slik at støvet kan ta kontakt med vanndråpene og fjerne støvinnholdet i gassen. Denne metoden kan oppnå en støvfjerningseffektivitet på over 85% for partikler og støv over 5μm.
Egenskaper

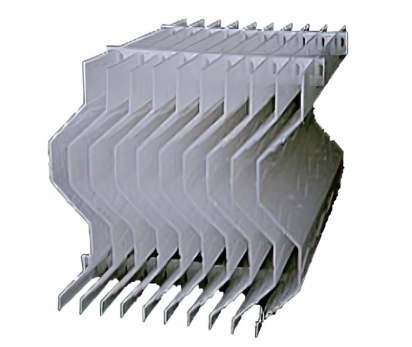

Etter fjerning av støv fjerner gass-vann-separatoren ved utløpet fuktigheten i gassen. Røykgassen passerer gjennom svingkanalen til demisten, og under virkning av treghetskraft og tyngdekraft skilles væskedråpene som føres i gasstrømmen. Etter fjerning av støv, strøper røykgassen gjennom demisten i en viss hastighet, og røykgassen endrer retning raskt og kontinuerlig. På grunn av sentrifugalkraften og tregheten, faller tåken i røykgassen med de demisterbladene og blir samlet. Mistdråpene er samlet for å danne en vannstrøm og falle til den nederste vannsamlingsbrettet under virkningen av tyngdekraften, og oppnå gass-væske-separasjon, og sikrer at røykgassen som strømmer gjennom demisten oppfyller de defoging-kravene og blir utskrevet.

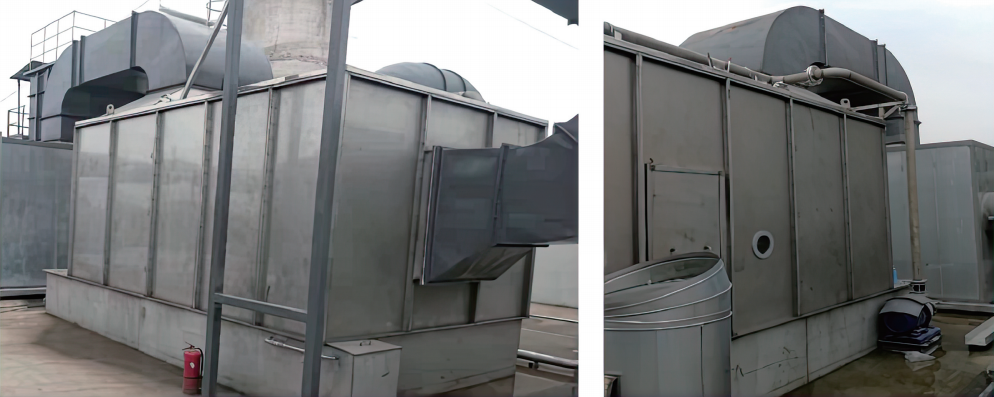

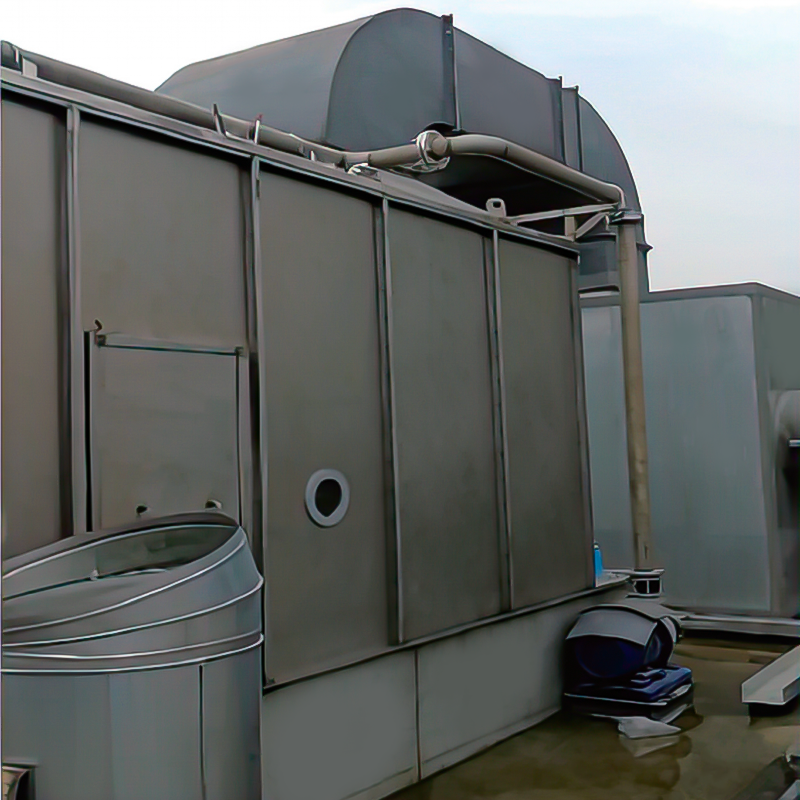

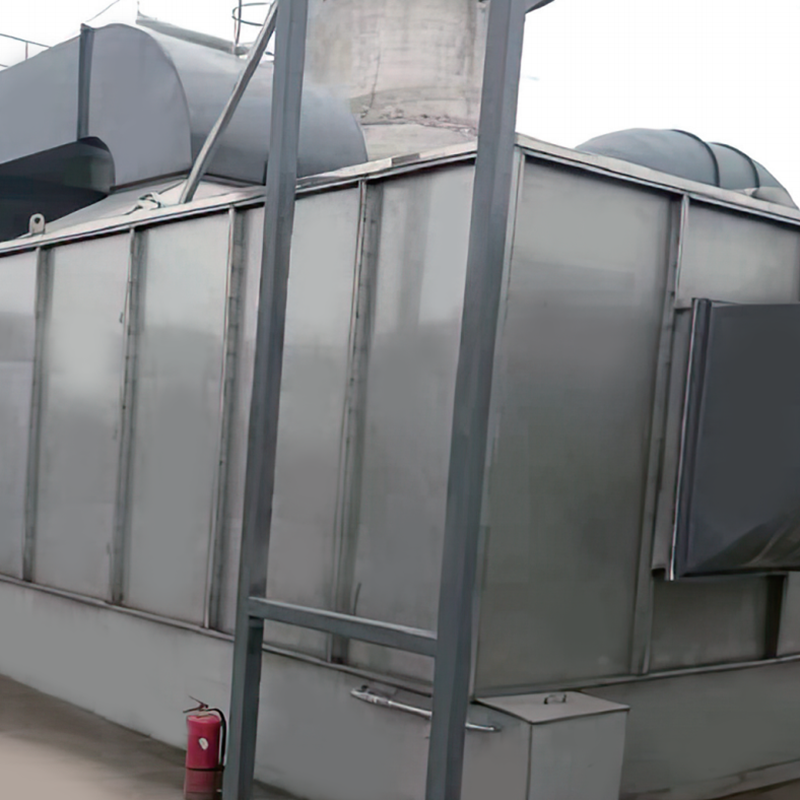

Sammenlignet med det vertikale spraystøvfjerningstårnet, har det horisontale sprayen (vanngardin) støvfjerningsskapet fordelen av praktisk vedlikehold og forskjellige støvfjerningsmetoder. Dette støvfjerningsskapet vedtar vanngardinimpuls Vortex støvfjerning, og skaplegemet er laget av rustfritt stålmateriale, med et vannbrett i rustfritt stål. Siden av skapet er utstyrt med en vedlikeholdsdør, noe som er praktisk for personell å komme inn og vedlikeholde.
Fordeler: Enkel layout, stort luftvolum for rensing og fjerning av støv, høy støvfjerningseffektivitet og praktisk vedlikehold.
