Se detaljerLQ-RCO varmelagringsutstyr for katalytisk forbrenning er industrielt VOC-behandling utstyr bygget for å bryte ned organiske forbindelser i fabrikkeksosstrømmer til karbondioksid og vanndamp gjennom en regenerativ katalytisk oksidasjonsprosess. Enkelt sagt trekker systemet inn løsemiddelfylt eller luktholdig avfallsgass, øker temperaturen ved hjelp av lagret varme i stedet for ferskt drivstoff i det meste av syklusen, passerer strømmen gjennom et katalysatorsjikt ved moderat reaksjonstemperatur og frigjør en behandlet gasstrøm som bærer langt færre flyktige organiske forbindelser enn innløpsstrømmen. Denne typen varmelagringsforbrenningsovner er vanligvis installert nedstrøms for malingslinjer, ovner, trykkpresser og kjemiske reaktorer der kontinuerlig avgassbehandling er nødvendig.
Som et stykke forbrenningsutstyr , LQ-RCO regenerativ katalytisk oksidasjonsmiddel kombinerer lavtemperatur katalytisk oksidasjon med keramisk varmelagringsteknologi. Denne sammenkoblingen er det som gjør at enheten kan gjenvinne en stor del av reaksjonsvarmen og gjenbruke den til å forvarme innkommende avfallsgass, noe som igjen reduserer behovet for ekstra brensel eller elektrisk oppvarming og senker temperaturen på gassen som forlater stabelen. Utstyret som vises nedenfor er en representativ installasjon av LQ-RCO varmelagringsutstyr for katalytisk forbrenning, med huset, inspeksjonspanelene og tilkoblingskanalen synlig på utsiden.

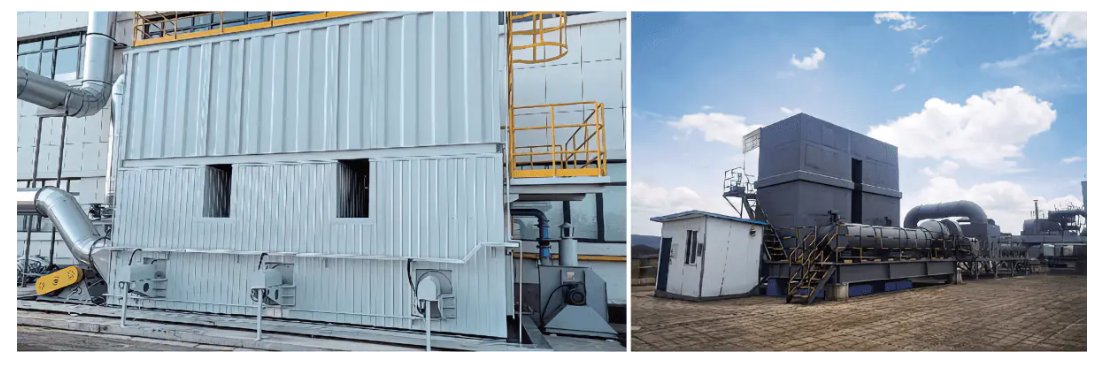

Figur 1. LQ-RCO varmelagrende katalytisk forbrenningsutstyr på stedet, vist med det isolerte huset til venstre og en installert enhet med tilkoblingskanaler til høyre.
Å forstå arbeidsprinsippet for termisk oksidasjonsmiddel til et RCO-system starter med oppstartssekvensen. Før spillgass kobles til utstyret, forvarmes varmekammeret og den keramiske varmelagringssengen elektrisk. Når den innstilte temperaturen er nådd, åpnes avgasskilden og en matchende vifte trekker gassen inn i enheten. Den innkommende strømmen utveksler først varme med et forvarmet varmelagrende keramisk legeme, tar opp en første temperaturøkning, og går deretter inn i en oppvarmingssone for en andre temperaturøkning til den når det nivået som er nødvendig for den katalytiske reaksjonen.
Derfra går gassen inn i det katalytiske kammeret, hvor de organiske forbindelsene reagerer over katalysatorsjiktet for å danne karbondioksid og vann mens de frigjør varmeenergi. Den behandlede, rene gassen gir deretter deler av denne varmen tilbake til et andre varmelagrende keramisk legeme før den slippes ut av viften. Et innløpstermoelement på avtrekksviftesiden kontrollerer kontinuerlig gasstemperaturen, og når settpunktet er nådd, endrer koblingsventilen posisjon slik at avgasstrømmen og den rene gasstrømmen bytter kammer. Denne regenerative syklusen gjentas kontinuerlig, som er kjerneideen bak hvert regenerativt katalytisk oksidasjonsmiddel og er også grunnen til at teknologien noen ganger er gruppert sammen med en regenerativ termisk oksidasjonsmiddel i generelle termiske oksidasjonsskjemareferanser, selv om de to bruker forskjellige reaksjonstemperaturer.
Figur 2. Forenklet isometrisk visning av et RCO-systemhus, med det katalytiske kammeret, to varmelagringskamre, innløps- og koblingsventiler, termoelement og vifteposisjoner merket som referanse.
De fleste katalytiske forbrenningsovnsdesign av denne typen kjører på to varmelagringskamre som bytter på å absorbere og frigjøre varme, og LQ-RCO kan også konfigureres med tre kamre når et høyere renseeffektivitetsmål er nødvendig. I det som kan kalles prosess 1, absorberer det første kammeret varme fra den innkommende eksosgassen mens det andre kammeret frigjør lagret varme når ren gass passerer gjennom det på vei ut. Etter at koblingsventilen endrer posisjon, endres rollene i prosess 2, det første kammeret frigjør nå varmen det lagret mens det andre kammeret begynner å absorbere varme fra neste parti innkommende eksosgass. Det katalytiske kammeret sitter mellom de to varmelagringskamrene og er der den faktiske katalytiske nedbrytningen av organiske forbindelser finner sted i begge prosessene.
| Scene | Prosess 1 | Prosess 2 |
|---|---|---|
| Første kammer | Absorberer varme fra innkommende avgass | Frigjør lagret varme når ren gass slippes ut |
| Andre kammer | Frigjør lagret varme når ren gass slippes ut | Absorberer varme fra innkommende avgass |
| Katalytisk kammer | Katalytisk dekomponering av organiske forbindelser | Katalytisk dekomponering av organiske forbindelser |
Fordi katalysatoren senker temperaturen som er nødvendig for oksidasjon, reagerer det katalytiske forbrenningssystemet LQ-RCO vanligvis kl. 250°C til 500°C , godt under temperaturen trenger en åpen flamme termisk oksidasjonsmiddel for å oppnå samme ødeleggelsesresultat. Å operere i dette lavere temperaturvinduet er også grunnen til at utstyret beskrives som et lavtemperaturoksidasjonssystem, og det er en grunn til at nitrogenoksiddannelsen forblir lav sammenlignet med høytemperaturforbrenningsmetoder. I følge produsentens spesifikasjonsarket når en to-kammer RCO-konfigurasjon vanligvis en renseeffektivitet på ca. 95 prosent , mens en tre-kammer konfigurasjon kan nå over 98 prosent , og utstyrsserien som helhet er vurdert til 99 prosent eller høyere renseeffektivitet under standard testbetingelser. Termisk utvinningseffektivitet, som reflekterer hvor mye av reaksjonsvarmen som gjenbrukes til å forvarme innkommende gass i stedet for å gå tapt opp i den termiske oksidasjonsmiddelstabelen, når vanligvis over 95 prosent, og energiforbruket kan være så lavt som 8 watt-timer per normal kubikkmeter behandlet gass.
Diagrammet ovenfor sammenligner typisk renseeffektivitet mellom et to-kammer og et tre-kammer RCO-arrangement. Ved å legge til et tredje varmelagringskammer får gasstrømmen en ekstra passasje gjennom regenerasjonssjiktet, og det er grunnen til at trekammeroppsettet har en tendens til å legge til et høyere effektivitetstall på samme avfallsgassbehandlingsplikt. Denne forskjellen betyr mest når et anlegg står overfor en streng utslippsgrense for organisk avfallsgass eller når innløpskonsentrasjonen av løsemiddeldamp er relativt høy. For lettere bruksområder kan et to-kammer RCO-system fortsatt komfortabelt oppfylle de fleste regionale krav til avfallsgassbehandling samtidig som utstyrets fotavtrykk og keramisk varmelagringsvolumet holdes mindre. Å velge mellom de to konfigurasjonene er generelt en balanse mellom nødvendig renseeffektivitet, tilgjengelig installasjonsplass og egenskapene til den spesifikke avgasstrømmen som behandles.
I det daglige plantespråket brukes begrepene termisk oksidasjonsmiddel og forbrenningsovn ofte løst for den samme utstyrsfamilien som bruker varme til å ødelegge organiske damper. Den praktiske forskjellen kommer vanligvis ned til temperatur og katalysatorbruk. En generell forbrenningsovn eller et regenerativt termisk oksidasjonsmiddel er typisk avhengig av varme alene og trenger høyere kammertemperaturer, ofte i området 700 °C til 800 °C eller mer, for å ødelegge den samme organiske belastningen som en RCO katalytisk forbrenningsovn kan behandle ved 300 °C til 500 °C. En sur gassforbrenningsovn er en beslektet kategori bygget med korrosjonsbestandige materialer for strømmer som danner sure biprodukter under forbrenning, og den avhenger vanligvis fortsatt av ren termisk ødeleggelse i stedet for et katalysatorsjikt.
En fakkel brukes vanligvis for intermitterende gasstrømmer med høyt volum eller sikkerhetsavlastende gassstrømmer i stedet for kontinuerlig lavkonsentrasjon løsemiddeldamp, og den inkluderer sjelden varmegjenvinning. Et regenerativt termisk oksidasjonsmiddel eller RCO-system er derimot bygget for kontinuerlig avfallsbehandling og er sammenkoblet med varmelagring slik at mesteparten av reaksjonsenergien gjenbrukes i stedet for å slippes direkte til atmosfæren. Dette er en del av grunnen til at utstyr for katalytisk oksidering oftere velges for malelinjer i stabil tilstand, eksos fra PCB-produksjon og lignende kontinuerlig behandling av organisk avfallsgass, mens fakler forblir mer vanlig for sporadiske eller nødavlastning av gass.
Radardiagrammet ovenfor gir et generelt, kvalitativt bilde av hvordan katalytisk oksidasjon sammenlignes med termisk oksidasjon og med fakling på tvers av fem egenskaper som vanligvis diskuteres i bransjelitteraturen: nødvendig driftstemperatur, energieffektivitet, kontroll av NOx-dannelse, utstyrsfotavtrykk og grad av varmegjenvinning. Disse vurderingene beskriver brede teknologimønstre snarere enn garanterte resultater for et bestemt sted, siden faktiske resultater avhenger av avgasssammensetningen, strømningshastigheten og konsentrasjonen ved et gitt anlegg. Katalytisk oksidasjon trenger generelt en lavere reaksjonstemperatur og har en tendens til å vise sterkere varmegjenvinning og NOx-kontroll i forhold til fakling, som hovedsakelig bytter fotavtrykk og kontinuerlig drift for enkel håndtering av intermitterende gass. Et regenerativt termisk oksidasjonsmiddel sitter mellom de to på de fleste av disse dimensjonene, siden det gjenvinner varme på samme måte som et RCO-system, men uten å senke reaksjonstemperaturen gjennom en katalysator. Ingeniører bruker vanligvis sammenligninger som dette som et utgangspunkt og bekrefter deretter riktig teknologi med en avgasssammensetningsanalyse spesifikk for prosesslinjen som behandles.
LQ-RCO VOC utstyrslinjen er organisert i tolv standardmodeller, som går fra RCO-10 opp til RCO-200, slik at et anlegg kan matche behandlingsluftvolumet til den faktiske eksosstrømmen som kommer fra produksjonslinjen i stedet for å overdimensjonere eller underdimensjonere enheten. Behandling luftvolum skalaer fra 1000 kubikkmeter i timen på den minste RCO-10 modellen opp til 20 000 kubikkmeter i timen på RCO-200-modellen, og varmekraft skalerer fra 30 kilowatt til 300 kilowatt over samme rekkevidde. Andre luftmengdespesifikasjoner utenfor denne standardtabellen kan også designes på forespørsel, og drivstoffforvarming kan legges til når det er spesifisert ved bestillingstidspunktet.
Dette linjediagrammet sporer behandlingsluftvolumet på tvers av alle tolv standard RCO-modeller, og den jevne oppadgående kurven viser hvor tett modellserien følger faktiske eksosstrømkrav i stedet for å hoppe i store trinn som er vanskelige å matche. Et anlegg med en enkelt liten malerbod kan være godt tjent med en RCO-10 eller RCO-15 vurdert til 1000 til 1500 kubikkmeter i timen, mens en større flerlinjebelegningsoperasjon kan trenge en RCO-60 eller høyere. Fordi kurven er ganske jevn mellom tilstøtende modeller, kan de fleste eksosstrømningshastigheter målt under en stedsundersøkelse matches til en standardmodell uten å ty til en helt tilpasset design. Denne typen modell-til-strøm-kartlegging er et vanlig første trinn i å spesifisere et RCO-system, siden behandlingsluftvolumet i stor grad bestemmer karstørrelse, viftevalg og kanaldiameter. Korrekt matching av luftvolum har også en direkte effekt på energiforbruket, siden en overdimensjonert enhet som behandler en mindre faktisk strøm har en tendens til å bruke mer energi per enhet behandlet avfallsgass enn en riktig størrelse.
Kolonnediagrammet ovenfor viser installert varmeeffekt for de samme tolv RCO-modellene, som stiger fra 30 kilowatt på RCO-10 til 300 kilowatt på RCO-200. Varmekraft dekker i hovedsak de elektriske varmerørene som brukes under oppstart og i perioder hvor avgassvarmeverdien ikke er nok alene til å opprettholde den katalytiske reaksjonstemperaturen. Fordi det varmelagrende keramiske sjiktet gjenvinner en stor del av reaksjonsvarmen når enheten når jevn drift, er den installerte varmeeffekten vanligvis kun nødvendig periodisk i stedet for kontinuerlig. Større modeller trenger proporsjonalt mer varmekraft, hovedsakelig fordi de inneholder et større volum av varmelagrings-keramikk og katalysator, som krever mer energi for å få opp temperaturen under en kaldstart. Gjennomgang av denne varmeeffektkurven sammen med behandlingsluftvolumkurven gir et rimelig fullstendig første bilde av både den termiske og strømningskapasiteten som trengs før man går inn i et detaljert utstyrsvalg.
| Parameter | RCO-10 | RCO-15 | RCO-20 | RCO-30 | RCO-40 | RCO-50 | RCO-60 | RCO-80 | RCO-100 | RCO-150 | RCO-180 | RCO-200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Behandlingsluftmengde (m3/t) | 1000 | 1500 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | 15000 | 18000 | 20000 |
| Katalytisk temperatur | 300-500°C | 300-500°C | 300-500°C | 300-500°C | 300-500°C | 300-500°C | 300-500°C | 300-500°C | 300-500°C | 300-500°C | 300-500°C | 300-500°C |
| Renseeffektivitet | 99 % | 99 % | 99 % | 99 % | 99 % | 99 % | 99 % | 99 % | 99 % | 99 % | 99 % | 99 % |
| Varme accumulator (L) | 288 | 512 | 548 | 970 | 1160 | 1570 | 1800 | 2600 | 3200 | 4610 | 5410 | 6280 |
| Katalysatormengde (L) | 72 | 128 | 162 | 242 | 288 | 392 | 450 | 648 | 800 | 1160 | 1360 | 1570 |
| Varmeing power (kW) | 30 | 36 | 42 | 54 | 65 | 75 | 90 | 120 | 150 | 200 | 250 | 300 |
| Lengde L (mm) | 1350 | 1650 | 1800 | 2100 | 2300 | 2600 | 2700 | 3200 | 3500 | 4100 | 4400 | 4700 |
| Bredde B (mm) | 1350 | 1650 | 1800 | 2100 | 2300 | 2600 | 2700 | 3200 | 3500 | 4100 | 4400 | 4700 |
| Høyde H (mm) | 2600 | 2700 | 2800 | 3100 | 3200 | 3300 | 3500 | 4000 | 4500 | 5000 | 6000 | 6500 |
| Luftkanaldiameter (mm) | 200 | 220 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 750 | 800 |
To notater gjelder over hele tabellen. For det første kan luftvolumspesifikasjoner utenfor dette standardområdet fortsatt utformes på prosjektbasis når et anleggs eksosstrøm faller mellom to standardmodeller eller overstiger RCO-200-klassifiseringen. For det andre er den eksplosjonssikre formen som brukes på tvers av LQ-RCO-linjen en relieffdesign av membrantypen, som gjelder uavhengig av hvilken modell som velges.
Behovet for behandling av løsemiddelavfallsgass dukker opp på tvers av et bredt spekter av produksjonssektorer, og LQ-RCO utstyrslinjen er generelt spesifisert der en prosesslinje frigjør organisk damp som må fanges opp og behandles før utslipp. Vanlige applikasjoner inkluderer følgende.
På tvers av disse sektorene er den røde tråden en kontinuerlig eller semi-kontinuerlig eksosstrøm som inneholder benzen, keton, ester, alkohol, eter, aldehyd, fenol eller lignende organiske forbindelser sammen med generell lukt. Dette er typen avgassprofil som en RCO katalytisk oksidasjonsmiddel generelt er egnet til å behandle, siden katalysatorsjiktet er valgt for å fungere på tvers av denne brede familien av organiske forbindelser i stedet for et enkelt spesifikt løsningsmiddel.
Når et anlegg sammenligner alternativer for luftforurensningskontrollutstyr for et nytt eller oppgradert avgassbehandlingssystem, har en regenerativ katalytisk oksidasjonsmiddel en tendens til å komme opp av et konsekvent sett av årsaker. Kombinasjonen av lavtemperaturoksidasjon og keramisk varmelagring betyr at mindre hjelpeenergi er nødvendig for å opprettholde reaksjonen når enheten er oppe på temperaturen, noe som gjenspeiles i tallene for lavt energiforbruk diskutert tidligere. Drift ved 250 °C til 500 °C i stedet for det høyere området som brukes av ren termisk oksidasjon, begrenser også NOx-dannelsen, og støtter utstyrets ingen sekundære forurensningsgrad under normale driftsforhold.
Til sammen er disse egenskapene grunnen til at et VOC-forbrenningssystem bygget rundt regenerativ katalytisk oksidasjon ofte velges for kontinuerlig bruk av avgassbehandlingssystembehov i belegg, elektronikk, trykking og kjemisk prosessering, der både den regulatoriske utslippsgrensen og den daglige driftskostnaden for utstyret har betydning for anlegget.
Lvquan Environmental Protection Engineering Technology Co., Ltd. er basert i Gaoyou, Yangzhou, en by som ofte refereres til som nordporten til Jiangsu-provinsen. Selskapet er et aksjeselskap dannet gjennom samarbeid mellom fagfolk som hver fører mer enn 30 år erfaring innen design og produksjon av VOC-utstyr, og det opererer som en dedikert VOC-produsent av organisk avfallsgassbehandlingsutstyr.
Selskapet har en registrert kapital på 22 millioner yuan , med anleggsmidler på nær 40 millioner yuan og forvaltningskapital på nær 60 millioner yuan . Produksjonen foregår over et fabrikkgulv på ca 9800 kvadratmeter , støttet av mer enn 200 sett av diverse maskineringsutstyr og et team på ca 120 ansatte , med en årlig produksjonskapasitet på rundt 100 millioner yuan . Denne skalaen for egen produksjon støtter fabrikasjon av varmelagringsutstyr for katalytisk forbrenning, inkludert LQ-RCO-serien beskrevet i denne artikkelen, fra strukturelt hus til sluttmontering og testing.
Q1. Hva brukes regenerativ katalytisk oksidasjon til?
Regenerativ katalytisk oksidasjon brukes til å behandle organisk avfallsgass fra industrielle eksosstrømmer, og konverterer flyktige organiske forbindelser til karbondioksid og vann gjennom et katalysatorsjikt kombinert med keramisk varmelagring, noe som reduserer energien som trengs for å opprettholde reaksjonen.
Q2. Hva er forskjellen mellom et RCO-system og et regenerativt termisk oksidasjonsmiddel?
Et RCO-system bruker en katalysator for å senke den nødvendige reaksjonstemperaturen, typisk til rundt 300 °C til 500 °C, mens et regenerativt termisk oksidasjonsmiddel vanligvis er avhengig av varme alene og trenger en høyere kammertemperatur for å oppnå et sammenlignbart ødeleggelsesresultat.
Q3. Hvilken katalytisk temperatur opererer LQ-RCO-utstyret ved?
Det katalytiske kammeret LQ-RCO fungerer vanligvis mellom 300 °C og 500 °C, som er temperaturområdet som trengs for den katalytiske nedbrytningsreaksjonen som produserer karbondioksid og vann fra de organiske forbindelsene i avgassen.
Q4. Hvordan påvirker koblingsventilen avgassbehandlingen?
Omkoblingsventilen endrer strømningsveien når termoelementet for avtrekksviftens innløp bekrefter at den innstilte temperaturen er nådd, og sender avgass inn i kammeret som tidligere avga varme til ren gass, som holder regenereringssyklusen i gang kontinuerlig.
Q5. Kan LQ-RCO utstyret tilpasses for et spesifikt luftvolum?
Ja, standardmodellutvalget dekker 1000 til 20000 kubikkmeter per time på tvers av tolv modeller, og luftvolumspesifikasjoner utenfor dette området kan utformes separat basert på et anleggs faktiske eksosstrøm.
